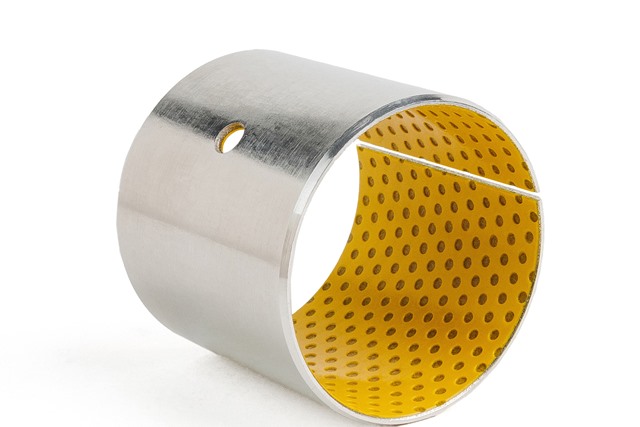

В мире высоких технологий принято восхищаться сложными электронными системами и мощными двигателями. Однако надежность любой машины, от кухонного комбайна до космического спутника, определяют простые, на первый взгляд, элементы — подшипники и втулки. Одним из самых удачных инженерных решений прошлого века, чья популярность только растет в веке нынешнем, стала металлопластиковая (или металлофторопластовая) втулка с покрытием.
Это изделие — наглядный пример синергии материалов. Оно объединяет несочетаемое: несущую способность металла и уникальные антифрикционные свойства современных полимеров. Такие втулки часто называют «самосмазывающимися», и это звание полностью отражает их суть.
Анатомия чуда: как устроена идеальная втулка
Чтобы понять феномен популярности этих деталей, нужно заглянуть в их структуру. Классическая металлофторопластовая втулка — это не просто «металл, покрытый пластиком». Это трехслойный композит, где каждый слой играет строго определенную роль.
- Стальной или бронзовый каркас (несущий слой). Основа, обеспечивающая жесткость и способность выдерживать колоссальные нагрузки — до 250-300 мегапаскалей и выше. Втулка сохраняет форму даже при ударных воздействиях.
- Пористый бронзовый наполнитель (промежуточный слой). Это технологическая особенность данного типа подшипников. На металлическую основу спекают слой сферических бронзовых порошков. Получается прочный, но пористый «каркас», похожий на губку.
- Антифрикционная матрица (рабочий слой). Пористую бронзу пропитывают или покрывают смесью на основе политетрафторэтилена (сокращенно птфэ, известного также как тефлон) с добавлением наполнителей — дисульфида молибдена, графита или свинца.
Почему они работают без смазки? Магия переноса пленки
Принцип работы этих втулок отличается от классических подшипников скольжения. При движении вала тончайший слой птфэ с поверхности втулки переносится на контртело (вал), заполняя его микронеровности. Образуется тонкая, прочная сервоводная пленка, и в дальнейшем трение происходит уже не «втулка по валу», а «полимер по полимеру». Коэффициент трения при этом падает до значений 0,02–0,20. Если же в узел попадает смазка, она удерживается в порах бронзового слоя, работая как резервуар, что еще больше увеличивает ресурс детали.
Разнообразие видов: от универсалов до специализированных
Инженеры создали множество модификаций, оптимизированных под конкретные задачи:
- Стальная основа с бронзой и птфэ: Самый распространенный и доступный вариант для общих промышленных задач — от гидроцилиндров до сельскохозяйственной техники.
- Цельнобронзовые втулки: Здесь и основа, и промежуточный слой выполнены из бронзы. Это решение для сред, где велик риск коррозии (морская вода, химические производства), а также для высоких температур (до +280 градусов цельсия). Кроме того, бронза превосходно отводит тепло.
- Втулки с сетчатой структурой: Вместо спеченного порошка используется бронзовая сетка. Такая конструкция лучше работает при знакопеременных и ударных нагрузках, так как сетка помогает гасить вибрации.
- Специализированные составы: Наполнители в птфэ могут меняться. Графит повышает теплопроводность, а дисульфид молибдена значительно увеличивает износостойкость и снижает трение в вакууме.
Преимущества, меняющие подход к конструированию
Использование таких втулок дает инженерам и конструкторам ряд важных преимуществ:
- Необслуживаемость: Узлы можно устанавливать в труднодоступных местах, забыв о системах подачи смазки. Это идеально для пищевых машин, где масло может испортить продукт.
- Работа в экстремальных условиях: Диапазон от криогенных -195 градусов цельсия до высоких +280 градусов делает их незаменимыми в аэрокосмической отрасли и металлургии.
- Долговечность: Срок службы в 2–5 раз выше, чем у традиционных бронзовых втулок, при прочих равных условиях.
- Чистота и гигиеничность: Отсутствие масляных загрязнений и химическая инертность птфэ критичны для медицины, фармацевтики и химической промышленности.
- Экономическая выгода: Снижение затрат на обслуживание, электроэнергию (из-за меньшего трения) и упрощение конструкции механизмов.
От космоса до конвейера: где они работают
Сферы применения этих незаметных деталей безграничны. Они стоят в рулевых рейках и амортизаторах автомобилей. Они обеспечивают точность работы промышленных роботов и насосов. Без них невозможна современная авиация — втулки работают в шасси и механизмах крыла, где перепад температур и отсутствие смазки являются нормой. Их можно встретить в затворах атомных реакторов и в приводах ткацких станков.
Обратная сторона медали: ограничения
Идеальных технологий не существует. Главный враг металлофторопластовых втулок — абразивный износ. Песок, пыль, грязь, попадая между валом и втулкой, врезаются в мягкий слой птфэ и быстро разрушают рабочую поверхность. Кроме того, они предъявляют высокие требования к твердости (более 55 единиц по роквеллу) и чистоте обработки ответного вала.
Металлопластиковые втулки с покрытием стали настолько привычными, что их перестали замечать. Но именно эта «незаметность» — главный показатель успеха. Они раз и навсегда решили проблему износа в тысячах механизмов, позволив оборудованию работать дольше, тише и с минимальным участием человека. Это и есть настоящий прогресс — когда сложные технологии становятся простыми и надежными.
