При обработке металлических заготовок не всегда удобно использовать спиральные сверла, особенно когда требуется получить глубокое отверстие или работать с тонкостенными деталями. Альтернативой выступают перовые сверла (также известные как плоские или одноперовые). Они отличаются простотой конструкции, низкой стоимостью и способностью сверлить отверстия большого диаметра (до 50–60 мм) на глубину до 10–15 диаметров. Однако работа с металлом требует точного выбора геометрии и материала режущей части.
Перед покупкой важно понимать, какие параметры влияют на качество сверления. На сайте https://alessa.by/katalog/sverla-perovye/ можно ознакомиться с типовыми характеристиками инструментов для разных видов металлов. В настоящей статье разберем конструктивные особенности перовых сверл, их классификацию, маркировку по стали, а также дадим рекомендации по режимам резания и продлению ресурса.
Конструкция и принцип работы перового сверла
Перовое сверло состоит из плоского стержня (пера) и хвостовика (обычно цилиндрического или конического). Режущая часть — заточенная пластина с двумя передними и задними углами, часто с подточками для дробления стружки. В отличие от спирального аналога, оно не имеет канавок для отвода стружки, поэтому требует периодического извлечения из отверстия для очистки. Основные элементы:
- Передняя поверхность: по которой сходит стружка; оптимальный передний угол для стали 8–12°.
- Задняя поверхность: обеспечивает зазор; угол 6–10°.
- Перемычка: центральная зона, которая первой врезается в металл; её ширина влияет на усилие подачи.
- Направляющие ленточки: боковые грани, центрирующие сверло в отверстии.
Для улучшения качества отверстия у перовых сверл могут делать двойную заточку или подточку перемычки, что снижает осевое усилие и предотвращает увод в сторону.
Классификация по материалу изготовления
Для сверления по металлу применяют разные марки инструментальных сталей. Самыми распространенными являются быстрорежущие стали (HSS), а для особо твердых сплавов — твердосплавные пластины. Разберем каждый тип подробно.
Быстрорежущая сталь (HSS)
Перовые сверла из Р6М5 или HSS (аналоги M2) подходят для углеродистых, легированных сталей с пределом прочности до 800 МПа, а также чугуна, бронзы и алюминия. Более износостойкие марки HSS-Co (кобальтовые, 5–8% Co) используются для нержавеющей и жаропрочной стали. Кобальт повышает красностойкость — способность сохранять твердость при нагреве до 600°C.
Твердосплавные перовые сверла

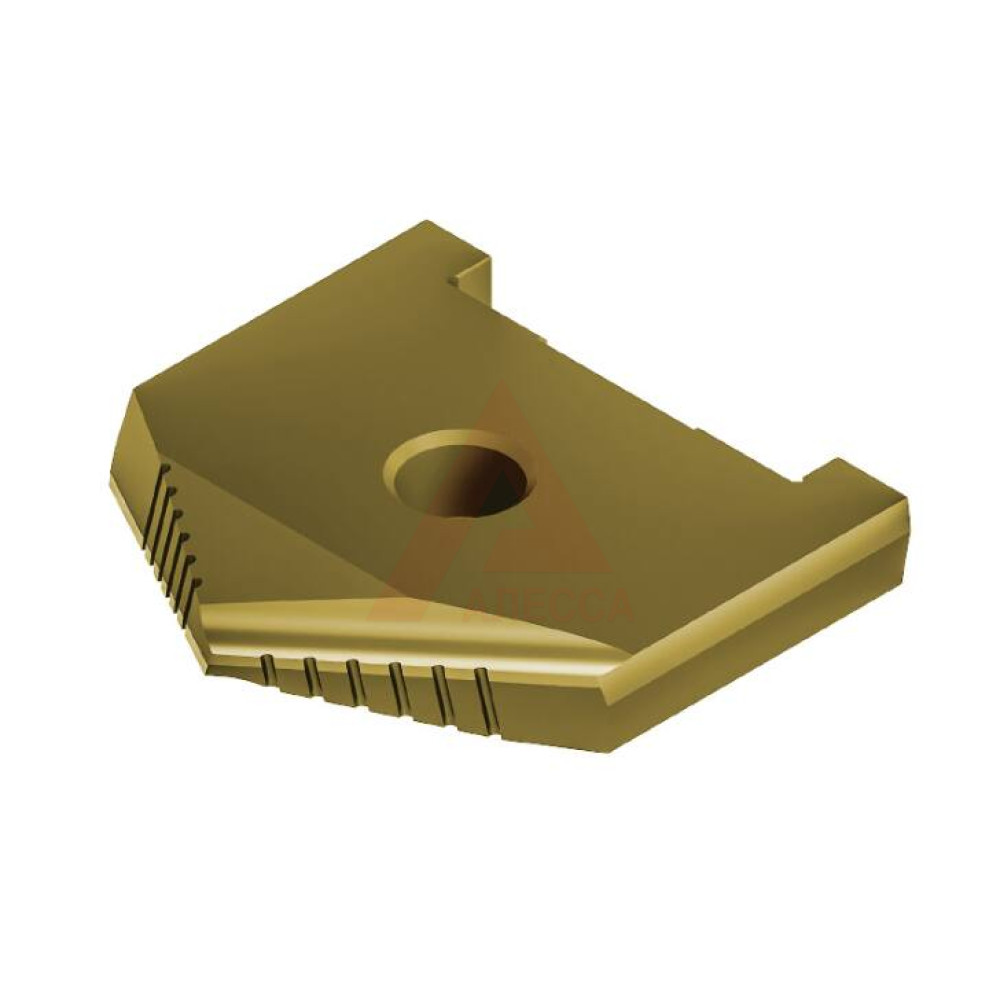

Оснащенные пластинами из ВК8, ВК10 (карбид вольфрама + кобальт) или безвольфрамовыми сплавами. Такие инструменты предназначены для закаленных сталей (HRC 40–60), титановых сплавов, чугуна высокой твердости. Недостаток: хрупкость, требуют жесткой фиксации и низких оборотов.
- Покрытия: TiN (золотистое) — снижает трение; TiAlN (серо-фиолетовое) — устойчивость к высокотемпературному окислению; CrN — для вязких сталей.
Область применения и типовые размеры
Перовые сверла по металлу незаменимы в следующих случаях:
- сверление глубоких отверстий (L/D > 5) диаметром от 3 до 50 мм;
- работа на ручных или радиально-сверлильных станках с низкой мощностью;
- изготовление отверстий в тонкостенных трубах и листовом металле (предотвращает закусывание);
- обработка полых заготовок, где спиральное сверло может отклониться.
Стандартные длины: короткая серия (80–120 мм), средняя (150–200 мм), длинная (250–450 мм). Диаметры: от 3 до 60 мм с шагом 0,5–1 мм для метрического ряда. Хвостовики: цилиндрический (DIN 338) под патрон, конический Морзе (MK1-MK4) — для станков с конусом.
Рекомендации по выбору режимов резания
Из-за отсутствия внутренних каналов для охлаждения перовые сверла требуют строгого соблюдения режимов, чтобы избежать перегрева и затирания. Основные параметры для среднеуглеродистой стали (HB 200) при использовании HSS:
- скорость резания V = 10–15 м/мин (для твердого сплава V = 30–50 м/мин);
- подача S = 0,05–0,2 мм/об (чем больше диаметр, тем выше подача);
- частота вращения n = (1000×V)/(π×D). Например, для сверла Ø10 мм по стали: n ≈ 350–450 об/мин.
Важно использовать смазочно-охлаждающие жидкости (сульфофрезол, масло И-20). При сверлении на глубину более трех диаметров необходимо каждые 5–6 мм делать возврат сверла для очистки стружки. Перегрев определяется по потемнению стружки — если она становится синей или фиолетовой, нужно снизить обороты или увеличить подачу.
Заточка и восстановление перьевого сверла
Основной недостаток перовых сверл — они быстро затупляются на твердых материалах. Но в отличие от спиральных, их легко переточить на наждачном круге (зернистость 40–60). Технология заточки:
- закрепите сверло в специальном кондукторе или под прямым углом к кругу;
- восстановите задний угол (6–8°) за один проход, не допуская прижога;
- подточите перемычку до толщины 0,5–1 мм;
- доведите фаски на передней поверхности (угол 8–12°).
Правильно заточенное перовое сверло должно образовывать одинаковые по размеру и форме стружки от обеих кромок. Периодическая подточка продлевает срок службы в 3–5 раз.
