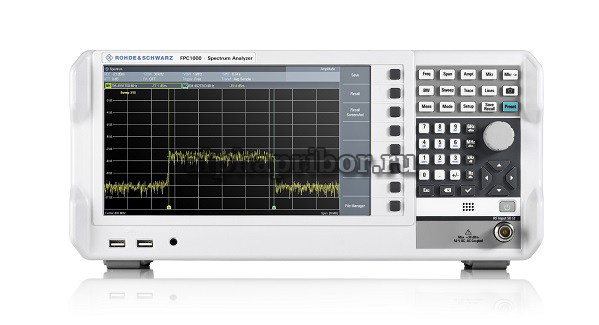

Первый прототип электронной платы может без ошибок выполнять программу, передавать данные и проходить функциональные тесты, но при этом создавать заметные помехи на частотах, о которых разработчик даже не задумывался. Источниками становятся тактовые цепи, преобразователи питания, высокоскоростные интерфейсы, цифровые шины и даже отдельные участки печатной платы. Чем раньше такие излучения обнаружены, тем проще изменить разводку, фильтрацию или экранирование без дорогой переделки готового изделия. Поэтому предварительный контроль электромагнитных помех разумно проводить еще во время разработки, не дожидаясь официальных испытаний на ЭМС. Исследовать частотный состав нежелательных сигналов позволяет анализатор спектра Rohde Schwarz.

Откуда в исправном устройстве появляются лишние излучения
Любой сигнал с быстро меняющимся фронтом содержит набор высокочастотных составляющих. Это касается не только радиопередатчиков: цифровая электроника тоже способна стать источником заметного электромагнитного поля. Тактовая частота микроконтроллера может составлять десятки мегагерц, однако ее гармоники обнаруживаются гораздо выше основной частоты. Импульсные преобразователи добавляют собственные составляющие и продукты переключения. В итоге спектр работающего устройства оказывается намного богаче, чем можно предположить по его принципиальной схеме.
Особенно интересны проводники, которые начинают работать как небольшие антенны. Длинная дорожка, шлейф, кабель питания или участок общей земли способен принять высокочастотный ток и излучить часть энергии наружу. Здесь есть неприятный нюанс: источник помехи и место ее излучения могут находиться в разных частях конструкции. Например, преобразователь питания создает высокочастотную составляющую, а наружу ее эффективно излучает подключенный кабель. Поэтому поиск причины редко сводится к вопросу «какая микросхема шумит?».
Нельзя забывать и о паразитных связях между узлами. Сигнал может попасть в соседнюю цепь через общую землю, питание, емкостную или индуктивную связь, а затем выйти наружу уже через другой элемент конструкции. Получается своего рода незапланированный маршрут, которого нет на электрической схеме. Именно поэтому внешне аккуратная и полностью работоспособная плата еще не гарантирует хороших характеристик по ЭМС. Электромагнитное поле не читает принципиальные схемы — оно подчиняется физике.
Спектр как карта для поиска источника помех
Первичная проверка дает разработчику частотную картину работающего устройства. На экране видны отдельные составляющие, их уровни и распределение по диапазону, а характерные пики можно сопоставить с частотами внутренних процессов. Если выраженная линия появляется на частоте тактового генератора и затем повторяется на ее кратных значениях, направление поиска становится очевиднее. Серия пиков с определенным интервалом может быть связана с импульсным источником питания или цифровой шиной. Спектр в такой ситуации работает почти как отпечаток пальца.
Однако увидеть пик мало — нужно понять, откуда он пришел. Для локального поиска применяют пробники ближнего поля, которые перемещают над печатной платой, разъемами, кабелями и другими потенциальными источниками. Один тип пробника чувствительнее к электрической составляющей поля, другой помогает исследовать магнитную. Сканируя разные зоны платы, можно сравнивать уровень интересующей спектральной линии. В результате подозрительная частота постепенно получает вполне конкретный адрес.
Практический прием прост: сначала находят интересующую составляющую в общем спектре, затем фиксируют частоту и переходят к локальному исследованию конструкции. Если максимум наблюдается возле DC/DC-преобразователя, изучают его ключевые цепи, дроссель, контур тока и разводку земли. Если сигнал резко усиливается возле интерфейсного разъема, проверяют трассировку линий и подключенный кабель. Такой поиск намного продуктивнее случайной установки ферритов и конденсаторов по всей плате. Сначала причина, потом корректировка — не наоборот.
Что менять в конструкции после обнаружения проблемной частоты
Допустим, источник найден возле импульсного преобразователя. Первым делом стоит посмотреть на площадь высокочастотных токовых контуров, расположение развязывающих конденсаторов и путь возвратного тока. Чем больше такой контур, тем эффективнее он способен излучать электромагнитную энергию. Перенос компонента на несколько миллиметров или изменение трассировки иногда дает более заметный эффект, чем дополнительный фильтр. В высокочастотной технике геометрия платы — часть электрической схемы, хотя на принципиальной схеме она не нарисована.
Если проблема связана с кабелем, картина будет иной. Кабель способен превращать небольшую синфазную составляющую в заметное излучение, особенно когда его длина благоприятна для конкретной частоты. Тогда исследуют фильтрацию около разъема, путь токов по земле, экранирование и подавление синфазных помех. Важно не лечить только внешний симптом. Феррит на кабеле способен снизить уровень излучения, но гораздо интереснее понять, почему высокочастотный ток вообще оказался на этом кабеле.
Отдельная история — экранирование. Металлический корпус или экран действительно может снизить излучение, однако отверстия, швы, длинные щели и неверное соединение частей конструкции ухудшают эффект. Более того, экран не исправляет источник помехи, а лишь ограничивает распространение поля. Если проблему можно убрать на уровне платы, такой путь часто оказывается технологичнее. Хорошая конструкция по ЭМС обычно получается не за счет одного мощного барьера, а благодаря множеству небольших, но правильно сделанных деталей.
Почему проверять прототип нужно после каждой заметной доработки
Нашли источник, добавили фильтр — можно считать задачу закрытой? Не всегда. Изменение одного участка схемы способно снизить проблемный пик, но одновременно изменить спектр в другой области. Новый конденсатор влияет на импеданс цепи, изменение частоты преобразователя перемещает гармоники, а переделка земли меняет пути высокочастотных токов. Поэтому после каждой существенной корректировки спектр проверяют повторно. Важно увидеть не только улучшение в одной точке, но и общую картину.
Полезно сохранять результаты измерений для разных версий прототипа. Графики «до» и «после» быстро показывают, насколько эффективной оказалась конкретная доработка. Такой архив особенно ценен, когда над устройством работает несколько инженеров или проект длится месяцами. Не приходится вспоминать, почему возле разъема появился дополнительный фильтр и какой эффект он дал. Измерения превращаются в техническую историю разработки.
Есть смысл проверять и разные режимы работы устройства. Электроника редко создает одинаковый спектр в состоянии ожидания, при максимальной нагрузке, во время передачи данных и при запуске мощного узла. Преобразователь может перейти в другой режим, процессор — увеличить тактовую частоту, интерфейс — начать интенсивный обмен. Если измерить только спокойный режим, наиболее неприятный источник помех останется незамеченным. Поэтому сценарии испытаний должны повторять реальные состояния аппаратуры, включая наиболее нагруженные.
Предварительный контроль не заменяет испытательную лабораторию — и в этом его смысл
Измерения на рабочем столе нельзя напрямую приравнивать к официальным испытаниям излучаемых помех. В лаборатории применяются установленные методики, нормированные расстояния, измерительные антенны, определенные полосы приемника, детекторы и контролируемая электромагнитная обстановка. Обычное помещение содержит сигналы мобильной связи, Wi-Fi, радио и множество других источников. Поэтому уровень, увиденный при предварительной проверке, не следует механически сравнивать с нормативным пределом. Это разные условия измерений.
Зато инженерный тест отвечает на другой, очень полезный вопрос: где находятся потенциальные проблемы и как конструктивные изменения влияют на них. Если после переделки платы конкретная составляющая снизилась на 10 дБ при неизменных условиях проверки, это уже ценная информация. Если отключение одного узла полностью убирает группу гармоник, круг поиска резко сужается. Такие эксперименты помогают прийти в испытательную лабораторию с гораздо более подготовленным устройством. А это экономит не только время.
Лучший момент для поиска паразитного излучения — когда конструкцию еще можно менять без серьезных затрат. Перенести дорожку или добавить место под фильтрующий элемент на прототипе проще, чем перерабатывать серийную плату, корпус и документацию после неудачных испытаний. Поэтому контроль ЭМС полезно воспринимать не как финальный экзамен готового изделия, а как часть инженерной разработки. Измерили, нашли источник, изменили конструкцию, проверили снова. Этот короткий цикл способен избавить проект от весьма длинной переделки позднее.
Паразитные излучения редко возникают из-за одной очевидной причины. Их формируют фронты цифровых сигналов, токовые контуры, преобразователи питания, паразитные связи, кабели и сама геометрия устройства. Спектральный анализ помогает сначала увидеть подозрительные частоты, а локальные измерения — связать их с конкретными участками конструкции. После этого доработки становятся адресными: инженер меняет не все подряд, а тот элемент или путь распространения помехи, который действительно влияет на результат. Чем раньше такая проверка встроена в разработку, тем меньше неприятных сюрпризов остается перед испытаниями на электромагнитную совместимость.
