Как заправить гидромолот азотом: пошаговая инструкция

Гидромолот без азота в пневмокамере работает вполсилы. Газ отвечает за разгон бойка и поглощает пиковые давления в гидравлике — без него молот быстро изнашивает уплотнения и передаёт ударные нагрузки на гидросистему экскаватора. Многие операторы годами не проверяют давление и удивляются нарастающему снижению производительности и дорогим ремонтам. Александр Петров, практик по строительной и специальной технике, подробно разобрал правила заправки и регламент обслуживания на своём ресурсе.

Коротко

• Азот в пневмокамере даёт бойку начальное ускорение и поглощает гидравлические удары — без правильного давления молот теряет до 40% энергии удара и быстро изнашивает гидросистему экскаватора.
• Для заправки нужны баллон с техническим азотом чистотой не ниже 99,5%, специальный заправочный редуктор с манометром высокого давления, рукав высокого давления и набор адаптеров под конкретную модель молота.
• Давление в пневмокамере задаётся строго по паспорту конкретной модели: для среднего класса навесных молотов норма обычно 40-70 бар в нейтральном положении, для лёгкого класса — 25-45 бар.
• Проверять давление нужно при каждом плановом ТО и при снижении производительности — газ уходит через уплотнения постепенно, и падение давления не всегда заметно по поведению молота сразу.
• Перезаправка опасна не меньше недозаправки: избыточное давление разрушает уплотнения поршневой группы и приводит к ремонту, который по стоимости несопоставим с простой заправкой.

Заправка гидромолота азотом выглядит несложно, но требует точного оборудования и последовательных действий. Любая ошибка при подключении редуктора или контроле давления может вывести молот из строя или создать угрозу безопасности оператора. Ниже — полная инструкция по заправке, нормы давления для разных типов молотов и правила регламентного обслуживания.

Зачем гидромолоту азот: роль газа в системе

Гидромолот работает за счёт двух источников энергии одновременно: гидравлической жидкости от насоса экскаватора и сжатого газа в пневмокамере. Газ в камере выполняет роль мощной пружины, которая разгоняет боёк в начале рабочего хода. В поршневых молотах пневмокамера обеспечивает около 60-70% энергии удара — без неё устройство бьёт значительно слабее даже при полном рабочем давлении масла.

Принцип работы пневмокамеры основан на сжатии и расширении газа. При подъёме бойка азот в верхней части камеры сжимается и накапливает энергию. При рабочем ходе давление масла и упругая сила газа суммируются, разгоняя боёк значительно сильнее, чем мог бы один гидропривод. По сути, это встроенный гидроаккумулятор, вмонтированный прямо в корпус молота, который работает параллельно с гидравлической системой экскаватора.

Вторая задача азота — гашение гидравлических ударов. Каждый раз, когда боёк останавливается в нижней точке, давление масла в системе резко возрастает. Газ в пневмокамере поглощает эти пиковые нагрузки на гидравлику и защищает гидроразводки, шланги и насос экскаватора от разрушения. Молот с неправильным давлением в камере становится генератором вибраций, который методично разбивает собственную гидравлику изнутри.

Давление газа напрямую влияет на частоту и силу удара. Слишком низкое — боёк разгоняется медленно, высокой энергии удара нет, снижение производительности происходит постепенно и неочевидно. Слишком высокое — при каждом ударе возникает обратный импульс, который ломает клапан распределителя и уплотнения поршневой группы. Работать с неправильным давлением в итоге значительно дороже, чем регулярно обслуживать молот по регламенту.

Обязательные требования к газу для заправки — только технический азот с чистотой 99,5% и выше. Кислород при высоком давлении реагирует с маслом и создаёт взрывоопасную смесь. Воздух содержит влагу, которая ускоряет коррозию металлических частей пневмокамеры. Азот выбран для этих целей потому, что он инертный, сухой и не вступает в реакцию ни с маслом, ни с материалами уплотнений. Применение любого другого газа — прямое нарушение регламента производителя.

Оборудование для заправки: что нужно подготовить

Правильная заправка невозможна без специального оборудования. Обычный шланг от компрессора не подойдёт — давление в пневмокамере измеряется десятками бар, а загрязнение масляными парами испортит уплотнения. Для заправки нужен чистый технический азот и специальный заправочный комплект.

Основа заправочного комплекта: баллон с техническим азотом, специальный редуктор с манометром высокого давления, рукав высокого давления и набор адаптеров под разные газовые клапана молотов. Адаптеры важны: у разных производителей разные штуцера. Неподходящий адаптер нельзя затягивать с усилием — это срывает резьбу на клапане, и клапан придётся менять.

Перечень материалов и элементов заправочного комплекта:

• баллон с азотом с запорным вентилем — источник газа высокого давления;
• баллонный редуктор с манометром — снижает давление до рабочего диапазона;
• рукав высокого давления с опрессовкой — передаёт газ от редуктора к молоту;
• набор сменных адаптеров — переходники под разные газовые клапана;
• контрольный манометр с точностью не ниже 1% шкалы — проверяет фактическое давление;
• расходные уплотнения для клапана молота — меняются при каждом обслуживании.

Запасные адаптеры и расходные уплотнения стоит хранить прямо в кейсе с заправочным комплектом. Материалы уплотнений при заправке нередко повреждаются, и нужна возможность сразу заменить их на месте, не везти машину в сервис из-за копеечных запасных запчастей. Это экономит время и гарантирует, что молот вернётся в работу в тот же день, а не через неделю ожидания запчастей.

Специальное оборудование нужно проверять перед каждой заправкой. Потрескавшийся рукав или редуктор с неисправным манометром опасны: утечка под давлением газового баллона несёт реальную угрозу здоровью оператора. Элементы заправочного комплекта подлежат плановой замене так же, как расходные части самого молота. Схема проверки простая: визуальный осмотр рукава и соединений, проверка плавности хода вентилей, контроль точности манометра по эталонному прибору раз в полгода.

Для молотов брендов delta и impulse нередко требуются специфические адаптеры, которых нет в стандартных наборах. Перед покупкой заправочного комплекта сверьтесь с паспортом молота: там указан тип и размер газового клапана. Запасные адаптеры нужного типа лучше держать в запасе.

Пошаговая инструкция по заправке гидромолота азотом

Перед началом процедуры молот должен быть холодным и находиться в нейтральном положении: опущен на землю, гидравлика экскаватора выключена. Работать с горячим молотом нельзя — нагретый газ в пневмокамере даёт ложное завышенное давление, и после остывания оно упадёт ниже нормы. Все действия при заправке выполняются строго последовательно.

Пошаговый порядок заправки азотом:

1. Найдите заправочный клапан на корпусе молота. Обычно он закрыт заглушкой и расположен сбоку или сверху корпуса — зависит от модели. Открутите заглушку рукой или торцевым ключом и сохраните её.
2. Проверьте чистоту торца адаптера и самого клапана. Грязь, попавшая в пневмокамеру, разрушает уплотнения — это правила безопасной работы, а не пустая формальность.

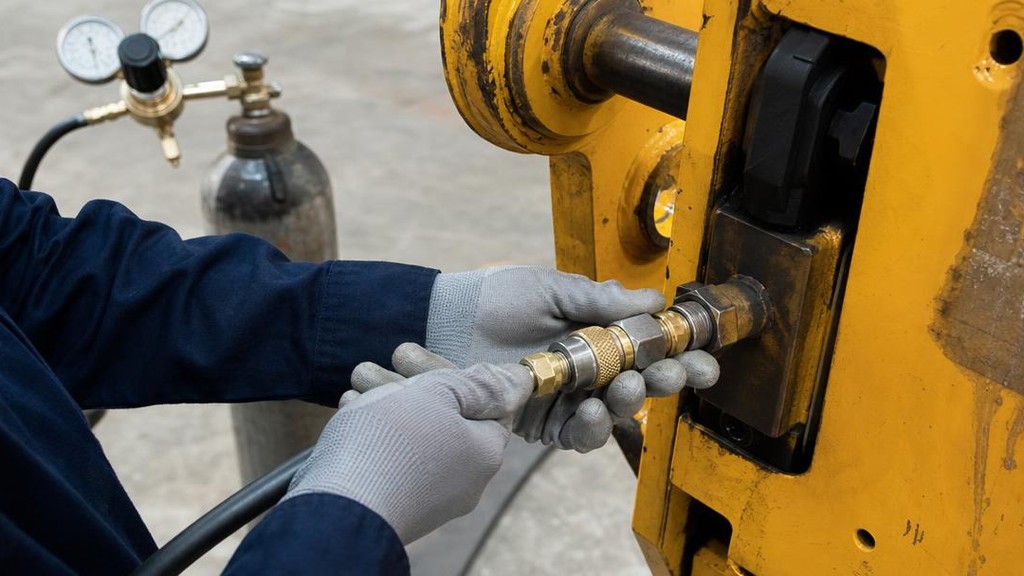

3. Подключите рукав через адаптер к газовому клапану молота. Затяните рукой до мягкого упора — без инструмента, иначе сорвёте резьбу.
4. Медленно открыть вентиль баллона. Следить за манометром: если давление в камере уже выше нормы — стравливающий клапан на редукторе позволит его снизить.
5. Если давление ниже нормы — медленно открыть клапан редуктора и заправлять газом до нужного значения без спешки, наблюдая за манометром.
6. Когда давление достигло нормы — закрыть вентиль баллона. Выдержать 30 секунд и убедиться, что давление не падает. Если падает — проверьте герметично ли подключён адаптер.
7. Нажать стравливающий клапан на редукторе, чтобы сбросить давление в рукаве до нуля. Шаг обязателен перед отключением рукава.
8. Отсоединить рукав от клапана. Лёгкий выход газа при отключении — норма.
9. Закрутить заглушку на клапан герметично — только до упора рукой. Указанные в паспорте моменты затяжки соблюдайте, если они заданы.

Строго соблюдать порядок выполнения важно: если открыть вентиль баллона до подключения адаптера, манометр даст неверные показания. Выполнение каждого шага в нужном порядке обеспечивает достоверный контроль давления.

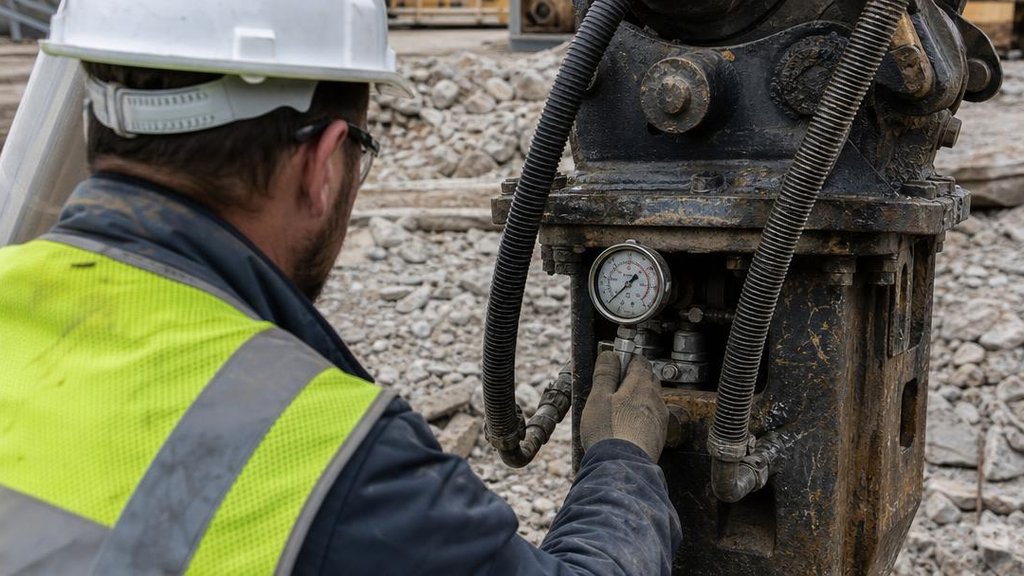

Давление в пневмокамере: нормы для разных моделей

Рабочее давление в пневмокамере должно соответствовать паспортным данным конкретной модели молота. Универсальных цифр нет: то, что нормально для лёгкого молота на мини-погрузчик, может быть опасным избытком для среднего экскаваторного. Параметр зависит от конструкции, массы бойка и объёма газовой камеры.

Ориентировочные диапазоны давления по классам молотов:

Таблица даёт только ориентиры. Фактическое значение нужно брать из паспорта конкретного молота. Даже внутри одного класса разные производители задают разные нормы. У молотов delta конкретное давление зависит ещё и от применяемого инструмента: пика, зубило или трамбовочная плита задают разное рабочее давление из-за разной массы инструмента. Impulse и другие бренды также прописывают это в паспорте.

Снижение производительности при правильном давлении — сигнал проверить погрешность манометра. Контрольный манометр заправочного комплекта со временем теряет точность. Если молот ведёт себя как при низком давлении, а манометр показывает норму — возможно, прибор даёт неверные показания. Проверяйте его по эталонному образцу раз в полгода и при любых сомнениях.

Температурный фактор влияет на показания при заправке. При морозах давление газа снижается без утечки — при низких температурах стоит прогреть молот перед проверкой давления. Суточные перепады температуры создают достаточно нагрузок на уплотнения, чтобы ускорить их износ.

При эксплуатации молота важно следить не только за давлением, но и за состоянием газового клапана. Если давление «не держится» дольше нескольких часов после заправки, проверьте сам клапан: возможно, именно через него происходит утечка. Замена клапана дешевле, чем полный ремонт уплотнений молота.

Поршневые молоты требуют дозаправки чаще, чем мембранные — уплотнения между газовой и масляной частями камеры не обеспечивают абсолютной герметичности. Если давление у поршневого молота падает быстро — это не всегда поломка, иногда просто пришло время планового обслуживания. Журнал заправок помогает понять реальный темп потери газа для конкретного молота.

Регламент ТО и типичные ошибки при заправке

Периодичность заправки зависит от типа молота и условий работы. У поршневых молотов газ уходит через уплотнения постепенно — плановый интервал проверки давления обычно каждые 250-500 часов работы. Мембранные гидромолоты теряют газ реже, но за ними тоже нужно следить: проверка давления обязательна при каждом техническом обслуживании машины.

Помимо плановых проверок, есть ситуативные поводы для контроля вне графика:

• снижение производительности без видимых причин — первый сигнал проверить давление;
• молот начал «клевать» — делать серию слабых ударов вместо одного мощного;
• появились посторонние вибрации, которых раньше не было;
• молот не работал длительный срок — несколько месяцев хранения без нагрузки;
• молот получил ударную нагрузку — упал или его уронили при перемещении.

Замена уплотнений поршневой группы требует последующей заправки — после разборки газ полностью выходит. Срок следующей заправки после замены уплотнений рассчитывается заново по наработке, а не по старому графику. Плановый регламент ТО включает и замену клапанных уплотнений — это отдельная процедура, которую нередко пропускают по незнанию.

При длительном хранении молота важно следить за состоянием газового клапана. Грязь и коррозия на резьбе создают утечки, которые не видны при быстром осмотре. Чистоту клапана и заглушки нужно проверять при каждом регламентном осмотре — раз в сезон минимум. Эксплуатация в запылённых условиях ускоряет загрязнение клапанной зоны вдвое.

Самая дорогостоящая ошибка при заправке — превышение нормы давления. Избыточное давление разрушает уплотнения поршневой группы изнутри. Молот сначала работает нормально, затем начинает терять газ быстрее обычного. Механик снова заправляет, давление опять падает быстро — и так по кругу, пока утечка не станет очевидной. К этому моменту уплотнения изношены настолько, что требуют полной разборки молота.

Вторая по частоте проблема — загрязнение при подключении адаптера. Когда конец адаптера не проверяют на чистоту, в камеру попадает грязь или частицы металла. Эта грязь разрушает уплотнения изнутри, и утечки появляются не у клапана, а внутри самого молота. Диагностировать такую проблему сложно: давление падает, но источника снаружи нет. Такой молот приходится отправлять в капитальный ремонт.

Ошибки при заправке влияют и на весь экскаватор. Неправильное давление в молоте создаёт пики в гидросистеме, которые разрушают шланги и узлов гидроразводки. Техники нередко связывают выход гидравлики из строя с качеством масла, не замечая, что источник повреждений — неверное давление молота.

Частые вопросы

Как проверить давление в гидромолоте без заправочного оборудования?

Без специального манометра точно проверить давление газа в пневмокамере невозможно. Косвенно судить о состоянии камеры можно по работе молота: если частота и сила удара заметно упали по сравнению с нормальным режимом — газа не хватает. Некоторые производители предусматривают встроенный визуальный индикатор давления, но это редкость в большинстве моделей. В общем случае нужен заправочный комплект с точным манометром — это единственный надёжный способ контроля.

Можно ли заправить гидромолот самостоятельно или нужен сервисный центр?

Заправка доступна самостоятельно при наличии правильного оборудования и понимания процедуры. Главное условие — иметь паспорт молота с указанным рабочим давлением и специальный заправочный редуктор с точным манометром. Если нет уверенности в оборудовании или в правильности выполнения действий — лучше обратиться в сервисный центр. Одна неправильно выполненная заправка по стоимости последствий может обойтись дороже нескольких лет нормального обслуживания.

Что будет, если работать с молотом с нулевым давлением газа?

При нулевом давлении молот формально работает, но режим ударов меняется кардинально. Без газа боёк не получает начального ускорения, энергия удара падает на 50-70%. При этом пиковые гидравлические удары не гасятся пневмокамерой, а передаются напрямую в гидросистему машины. Итог: ускоренный износ компонентов гидромолотов и выход из строя гидравлики экскаватора в ускоренном режиме. Работать с нулевым давлением газа — одна из причин дорогостоящего ремонта всей гидравлической системы.

Как долго держится давление в нормально обслуженном молоте?

У исправного поршневого молота с целыми уплотнениями давление держится от нескольких сотен часов до года при интенсивной эксплуатации. Мембранные молоты удерживают газ значительно дольше за счёт конструктивной изоляции газовой камеры. Если давление падает за несколько рабочих смен — это признак утечки через повреждённые уплотнения или клапан, и это требует немедленной диагностики. Нормальное снижение давления за счёт температурных перепадов не превышает 5-10% от рабочей нормы.

Правильная заправка — основа долгой службы гидромолота

Заправка гидромолота азотом при соблюдении всех правил занимает 15-20 минут и требует минимум специального оборудования. Именно регулярность и точность этой процедуры отличают молот с ресурсом 3000 часов от молота, который уходит в ремонт через 500 часов. Стоимость планового ТО несопоставима с ценой капитального ремонта.

Практические выводы: проверяйте давление при каждом плановом ТО, не ждите падения производительности. Держите заправочный комплект в рабочем состоянии — меняйте расходные уплотнения в нём по регламенту производителя. Не заправляйте «с запасом»: точность важнее любой перестраховки. Проблемы гидромолота чаще всего начинаются с ошибки механика при обслуживании, а не с самого молота и не с условий эксплуатации.

Службы технической поддержки и сервисный центры спецтехники помогут с подбором правильного заправочного оборудования и запасных частей для конкретной модели молота. Товар нужно выбирать под конкретный тип газового клапана. Офис специализированных дилеров спецтехники, как правило, консультирует бесплатно при продаже запасных частей и расходных материалов. Следуйте плановому регламенту ТО — и гарантия ресурса оборудования обеспечивается самой системой обслуживания.

По мнению Александра Петрова, эксперта по строительной и специальной технике, регулярная проверка и заправка пневмокамеры гидромолота служит основой не только производительности молота, но и сохранности всей навесной гидросистемы экскаватора. Компания, занимающаяся профессиональным обслуживанием спецтехники, обязательно включает проверку давления азота в стандартный плановый регламент ТО — это помощь оператору, а не дополнительная трата. Только регулярный контроль давления и правильное проведение заправки дают молоту долгий ресурс и надёжную работу на объекте.

Если гидромолот обслуживается редко или давление в нём не контролируется годами — результат предсказуем: дорогой ремонт поршневой группы. Рассматривайте заправку пневмокамеры как базовую процедуру обслуживания наравне с заменой масла. Выберите правильный ритм обслуживания — и молот отработает без серьёзных поломок весь заявленный ресурс. Служба технической поддержки дилеров или офис поставщиков помогут подобрать товар по конкретной модели молота: корзину расходников, запасные уплотнения и адаптеры. Продаж запасных материалов хватает — главное знать тип и серийный номер молота.
